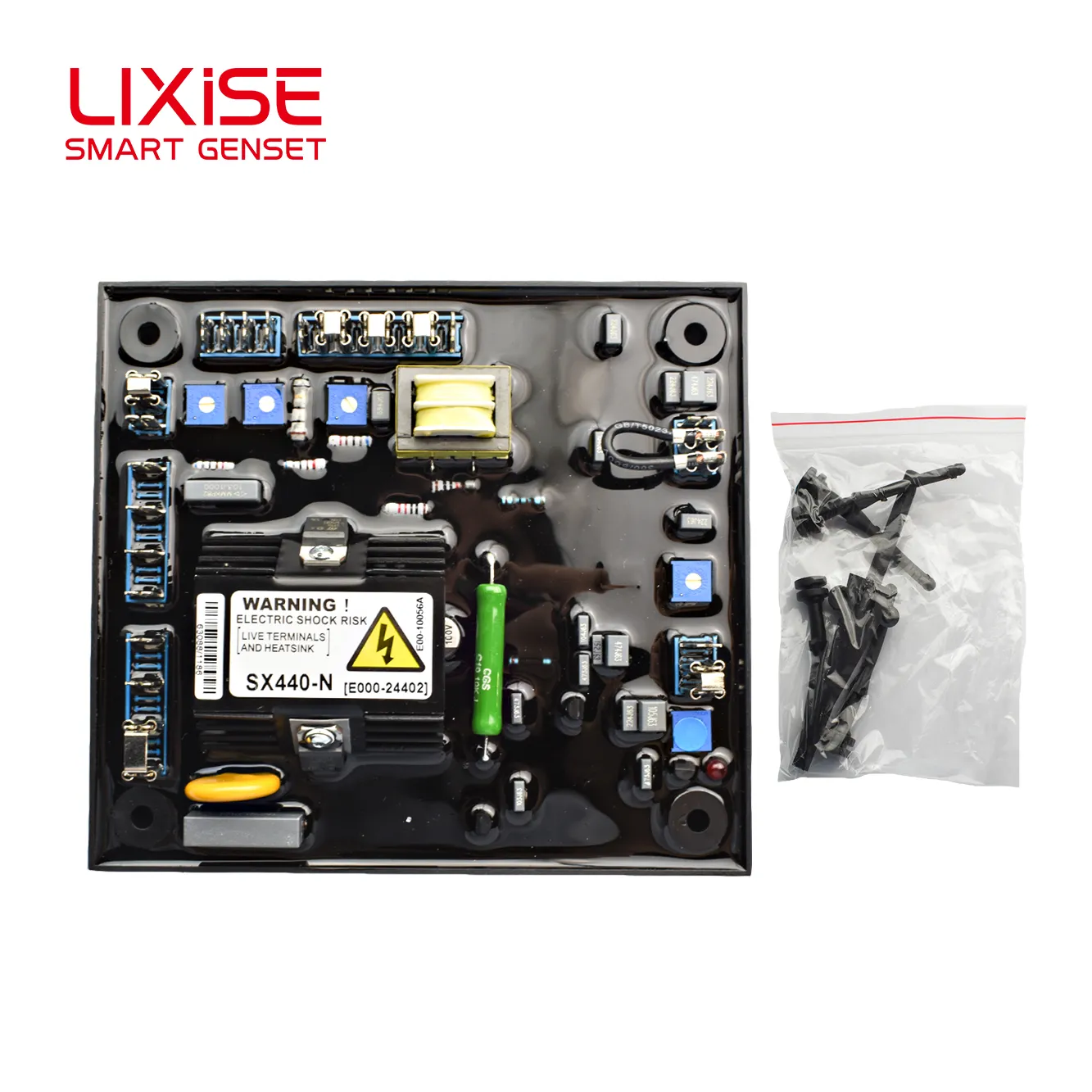

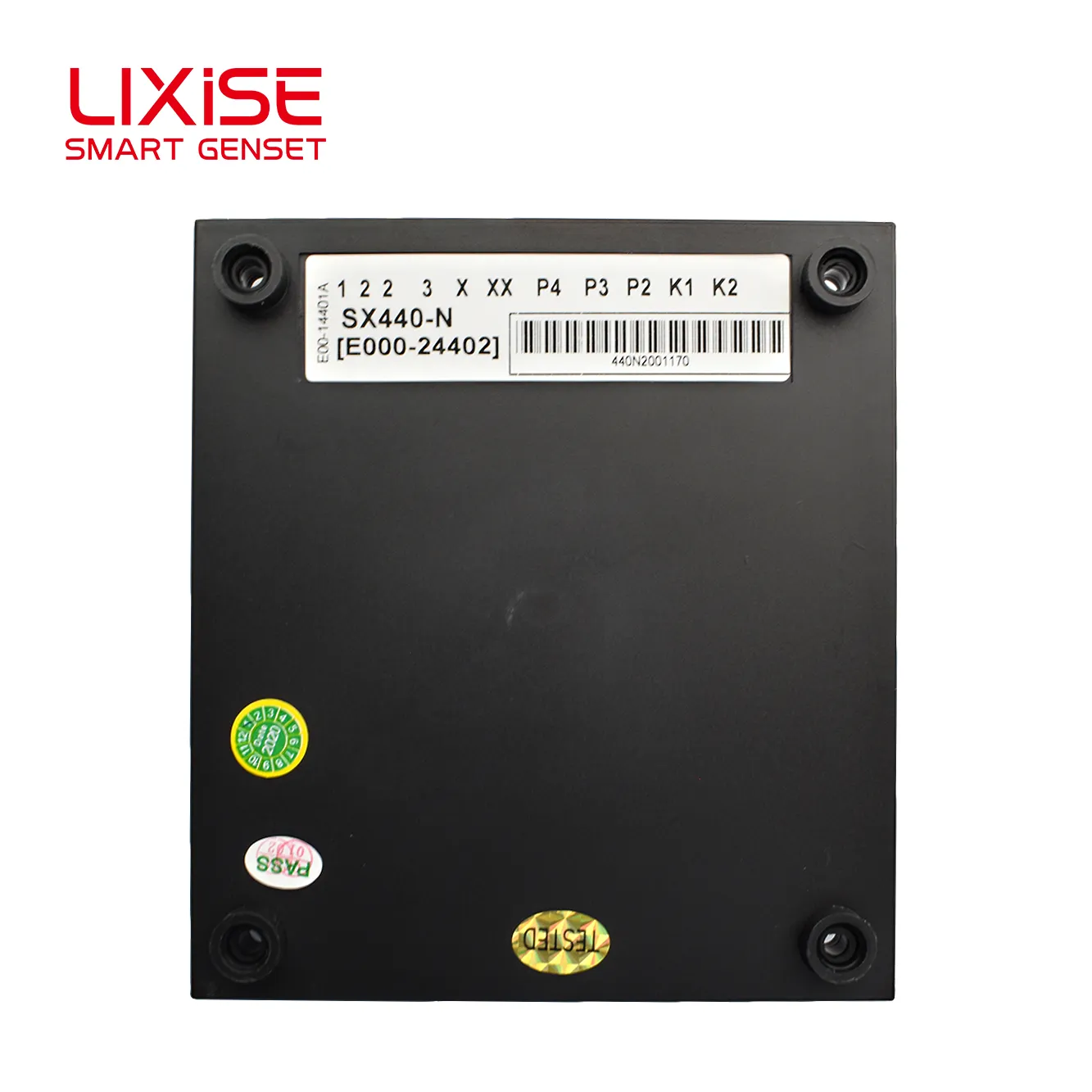

SX440N

Propose emplea tecnología de montaje en superficie (SMT) para una alta integración de funciones en un AVR de tamaño reducido. La acumulación de voltaje positivo a partir de niveles residuales se garantiza mediante el uso de semiconductores competentes en el circuito de alimentación del AVR. Los circuitos de control y detección de voltaje tienen terminales separados, lo que permite que la potencia de energización de campo resulte directamente del devanado del estator para aplicaciones necesarias o de un devanado auxiliar si es esencial un funcionamiento sostenido en cortocircuito. Está vinculado con los devanados del estator principal y los devanados del campo del excitador para ofrecer control de circuito cerrado del voltaje de salida con regulaciones de carga de ±1%.

Establecimiento de voltaje: Establecimiento automático de voltaje cuando la remanencia es mayor a 4 V / 25 Hz.

Potencia de entrada: CA 190 ~ 260 V, 50/60 Hz.

Salida: Voltaje 90 V CC máx. (cuando entra CA 207 V).
4 A actual (continua).
6 A / 10 s (instantáneo).

Compensación de frecuencia: Circuito de protección de frecuencia incorporado para que el voltaje de salida caiga cuando baja la velocidad del motor.

Tasa de ajuste: Mejor que 1%.

Paso 2 – Depurar el SX440.

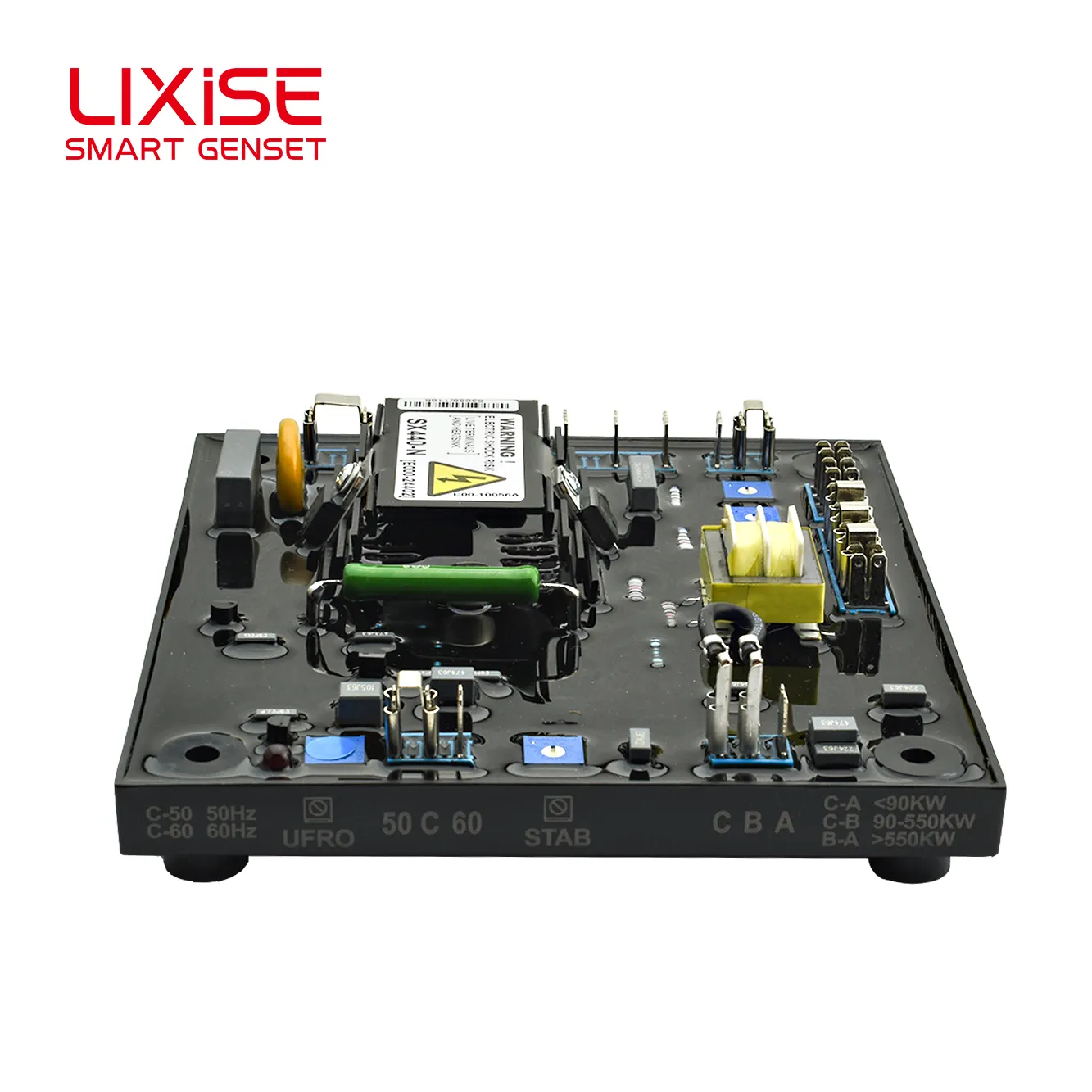

Configure la protección de baja frecuencia.
Verifique que el puente de selección de frecuencia esté en su lugar.
Arranque el generador y ajuste la velocidad del generador al valor ideal de acción de protección de baja frecuencia.
Ajuste lentamente el ajuste fino U/F hasta que se encienda la protección con la luz LED roja.
(Protección normal predeterminada de fábrica: 50 Hz – 40 Hz, 60 Hz – 55 Hz).

Regulación de voltaje.
Puede ajustarse mediante VOLT en el SX440 o mediante VR externo.

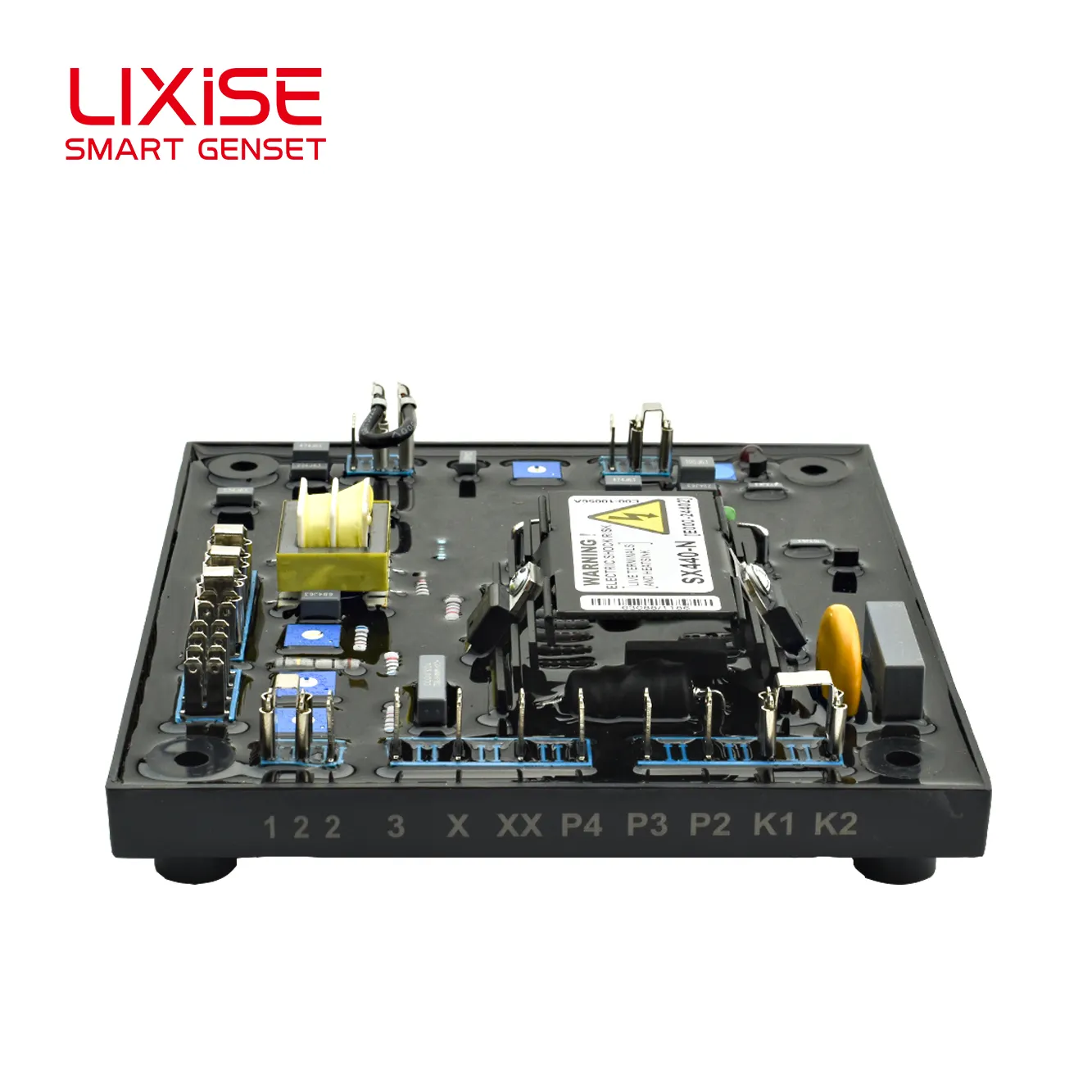

Para ajuste externo, conecte una resistencia de 1 kΩ a los pines “1” y “2” del SX440. Si no se requiere conexión externa, “1” y “2” deben estar puenteados.
Antes del arranque, ajuste VOLT en sentido antihorario y coloque el VR en posición media.
Arranque el generador y ajuste la velocidad normalmente.
Ajuste lentamente VOLT o el VR externo hasta obtener el voltaje deseado.
Si el voltaje es inestable, ajuste lentamente STAB hasta estabilizarlo.
Nota: Si STAB es excesivo, el voltaje oscilará; si es muy bajo, el voltaje variará demasiado con cargas grandes. En STAB, utilice un voltímetro de puntero para detectar la oscilación de voltaje más baja entre los terminales X y XX.

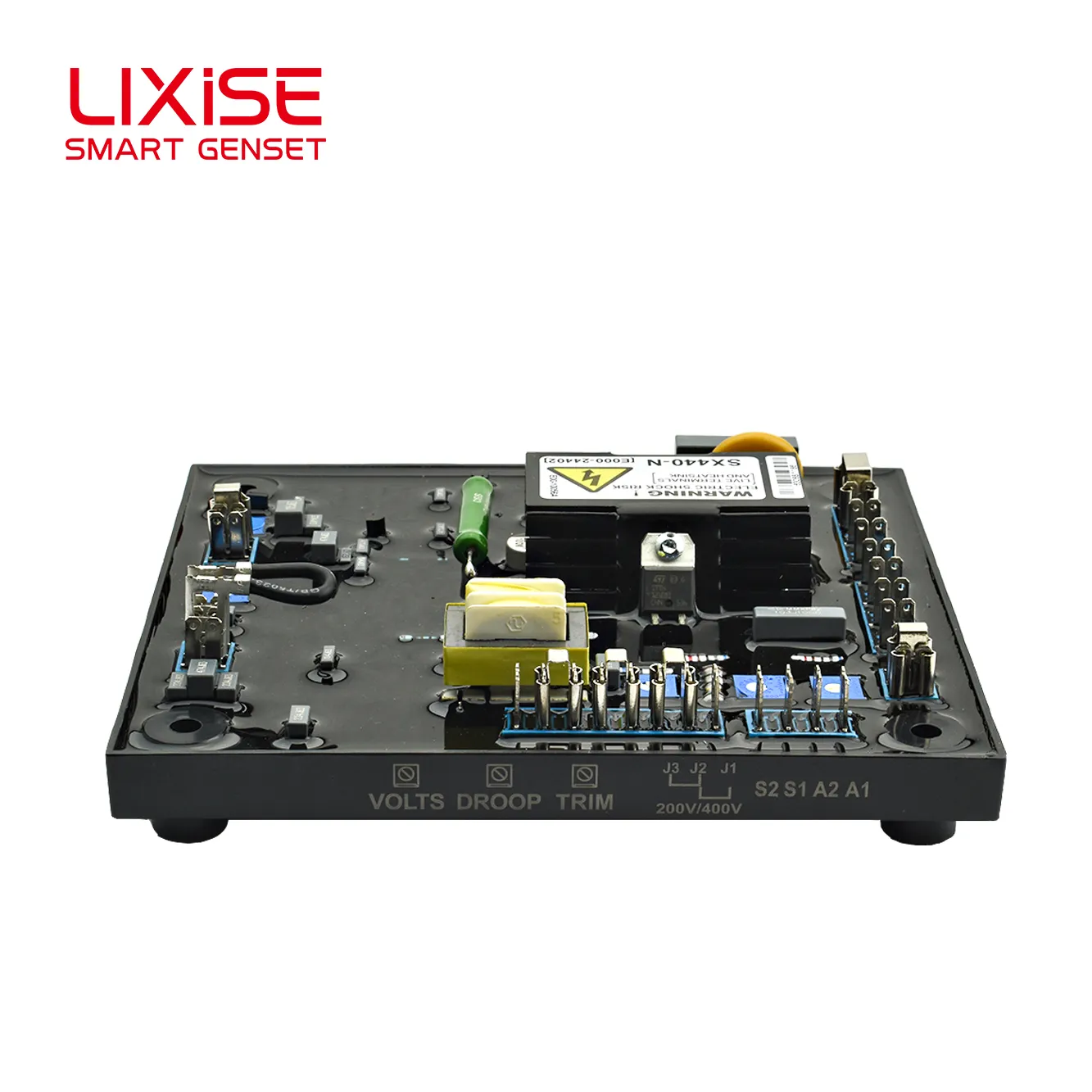

Regulación de potencia reactiva (droop).
Cuando el voltaje remoto cae ligeramente bajo carga, se puede compensar con S1 y S2 del transformador de corriente CT.
Cuando S1 y S2 producen 1 A y FP 0,8, la caída máxima puede compensarse con un 0 ~ 5% del voltaje nominal.
Corrección de voltaje: La señal de salida del controlador VAR/PF se agrega a los terminales A1 y A2 en el SX440. Ajuste TRIM en sentido horario hasta el máximo y en sentido antihorario hasta el mínimo.

Energización de campo.
Cuando el grupo electrógeno se utiliza por primera vez, cuando se pierde la remanencia o cuando se invierten los polos X y XX, el voltaje residual puede ser menor que 3,2 VCA y no ser suficiente para activar el SX440. Detenga el generador y realice lo siguiente:
Detenga el generador, retire los cables X y XX. Use una fuente CC de 3 ~ 12 V y conecte el polo positivo al terminal X del campo del generador. Conecte el polo negativo al terminal XX a través de una resistencia limitadora de corriente durante un tiempo no mayor a 3 segundos.
Retire la fuente CC, arranque el generador y mida la remanencia en la salida.
Si el voltaje excede 3,2 VCA, detenga el generador y restablezca el cableado correcto del SX440.
Si la remanencia no supera 3,2 VCA, repita la reenergización de campo.

Nota: La sobrealimentación de campo dañará el SX440 y la bobina del generador. Utilice siempre corriente baja y voltaje reducido.
