LSM672
Sin existencias

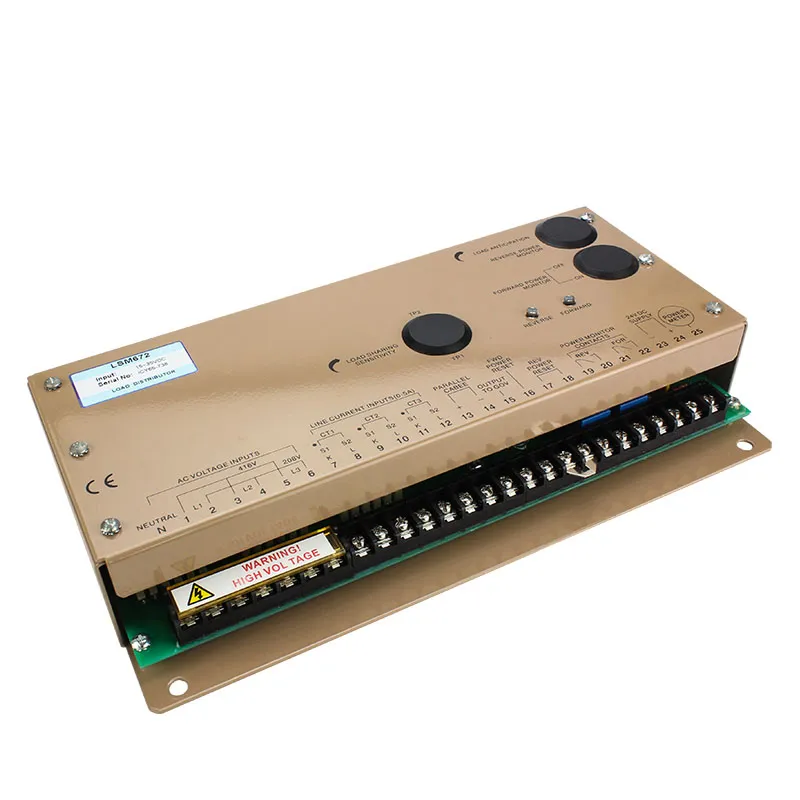

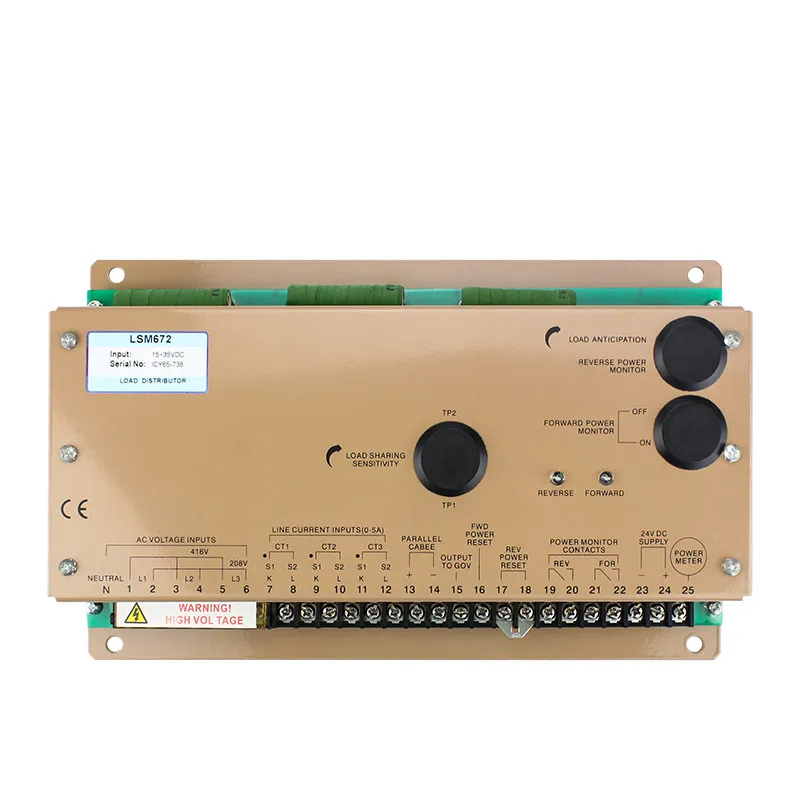

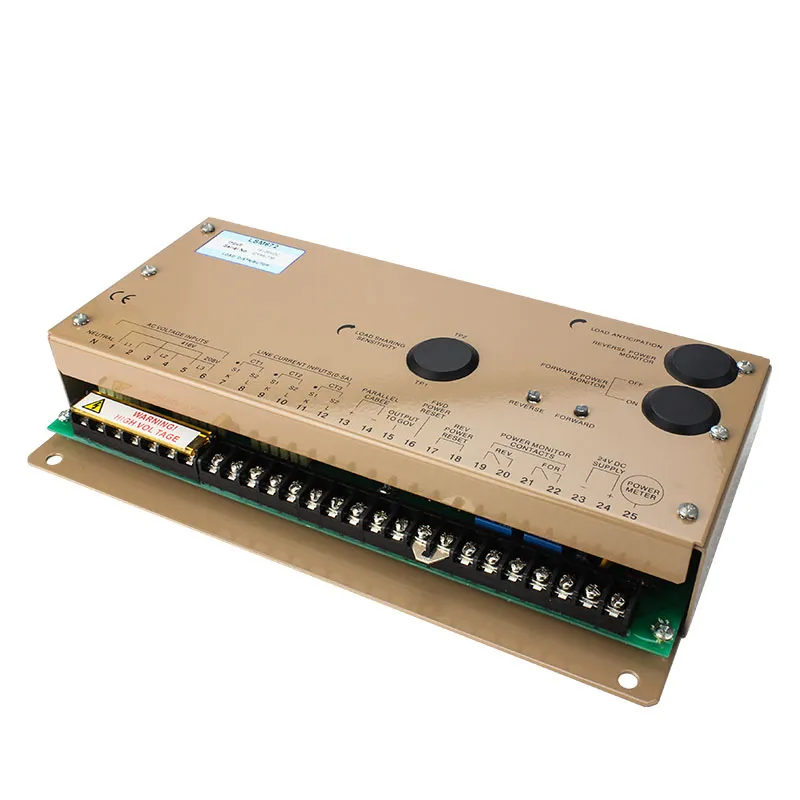

El módulo de carga compartida LSM672 se encuentra en el panel de control del grupo electrógeno junto con otros componentes dedicados. La unidad debe instalarse en un lugar donde no se obstruya el flujo natural de aire para refrigeración. Cuenta con tres resistencias de carga grandes, cada una consumiendo hasta 6,25 VA.
El tamaño del cable depende de la corriente máxima posible en el terminal del módulo de distribución: hasta 5 A para los terminales T-12 y menos de 50 mA para el resto de terminales, excepto los contactos de relé, donde la corriente puede ser hasta 10 A.
El terminal N es el punto de conexión del neutro de la tensión trifásica del grupo electrógeno conectado en estrella.
Los terminales 1 a 6 se conectan al voltaje de entrada trifásico; de acuerdo con el voltaje del generador, se deben seleccionar tres terminales adecuados (ver página 2 del manual).
Los terminales 7 a 12 se conectan al voltaje de entrada trifásico del transformador de 5 A. La voltamperometría del alternador (CT) del panel de instrumentos es suficiente para conectarse en serie. Cada fase del alternador (CT) del módulo de carga compartida tiene una carga de 6,25 VA, lo que incrementa la carga del dispositivo del panel de control y de la línea del alternador. Se debe tener en cuenta que el comunicador general conectado a los terminales 8, 10 y 12 debe ser aprobado por el ingeniero jefe.
Los terminales 13 y 14 son para conexión de cables en paralelo, permitiendo interconectar todos los módulos de carga compartida. Se debe prestar atención a la polaridad. Si la longitud de estos cables supera 1 metro, deben ser blindados y el blindaje conectado a tierra en el terminal 23. El contactor de relé utilizado debe ser adecuado para corrientes muy bajas, inferiores a 1 mA (contacto seco).
El terminal 15 es la salida del módulo de distribución de carga que se conecta al terminal del gobernador. Si la longitud del cable supera 1 metro, debe ser blindado y el blindaje conectado a tierra en el terminal 23.
certificación: iso9001 origen: cantón, china nombre de la marca: lixise modelo: lsm672 peso: 2,41 kg aplicación: generador sin escobillas entrada de energía: ct de 5 amperios, mínimo 6,25 va fuente de alimentación cc: 18-36 vcc (protección de voltaje transitorio e inverso) consumo de energía cc: 70 ma continuo detalles del embalaje: 33x20x7cm salida de energía: señal.0 a 7,5 voltios cc representa certificado: iso9001 servicio: oem
