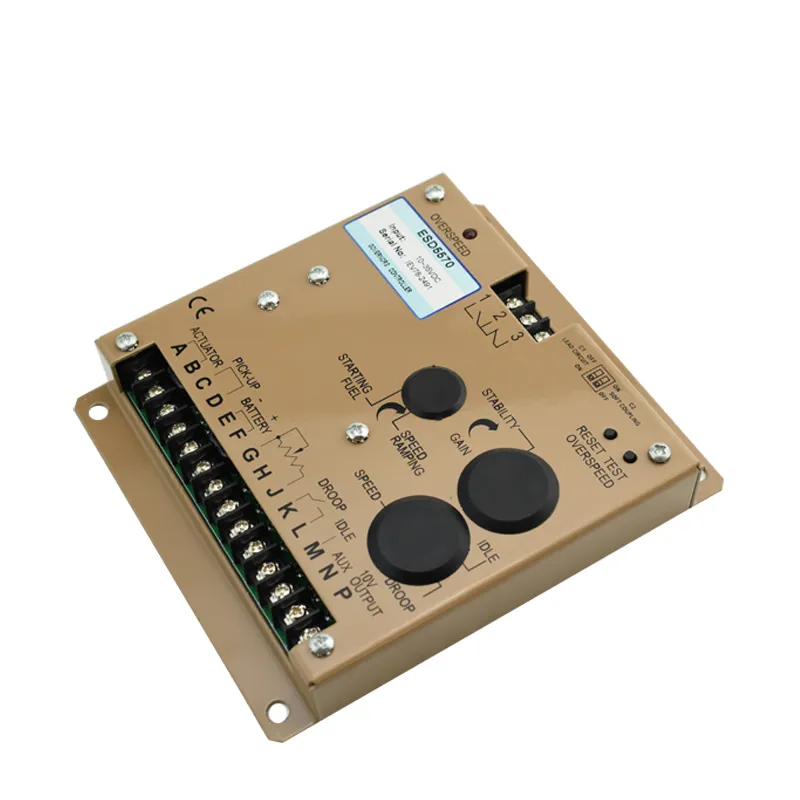

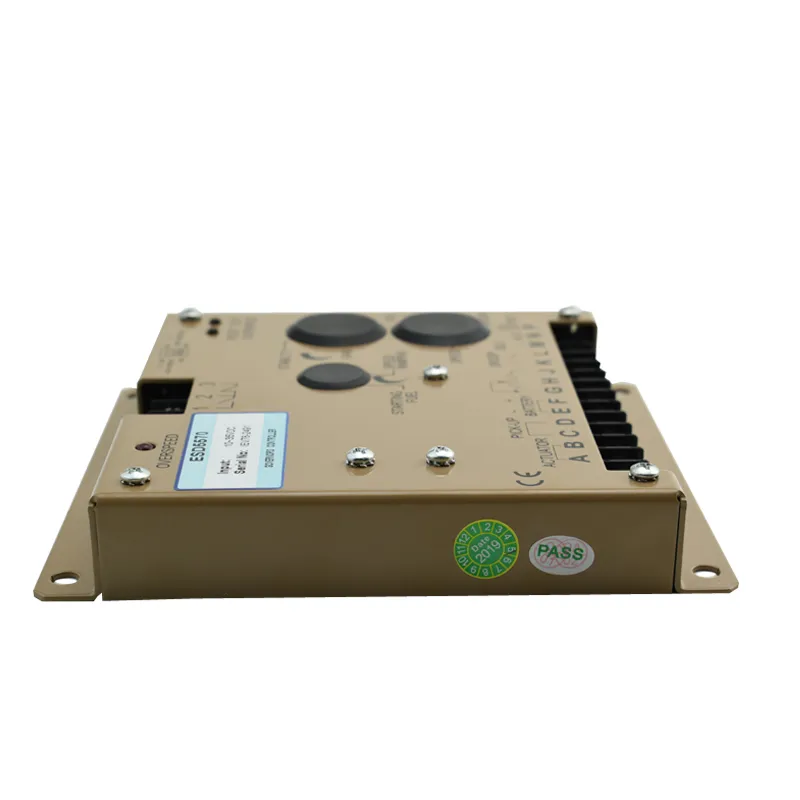

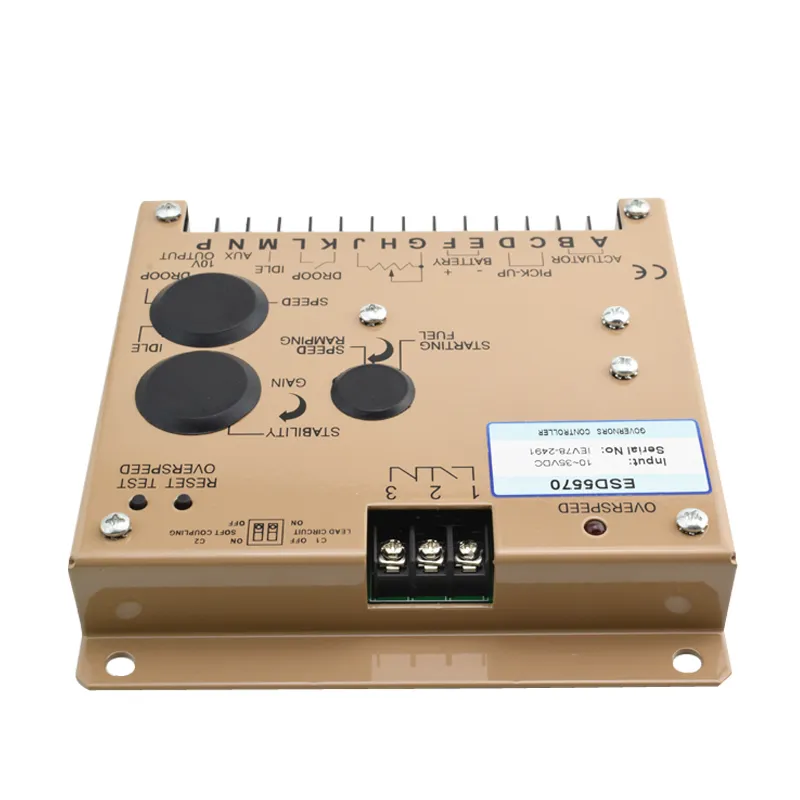

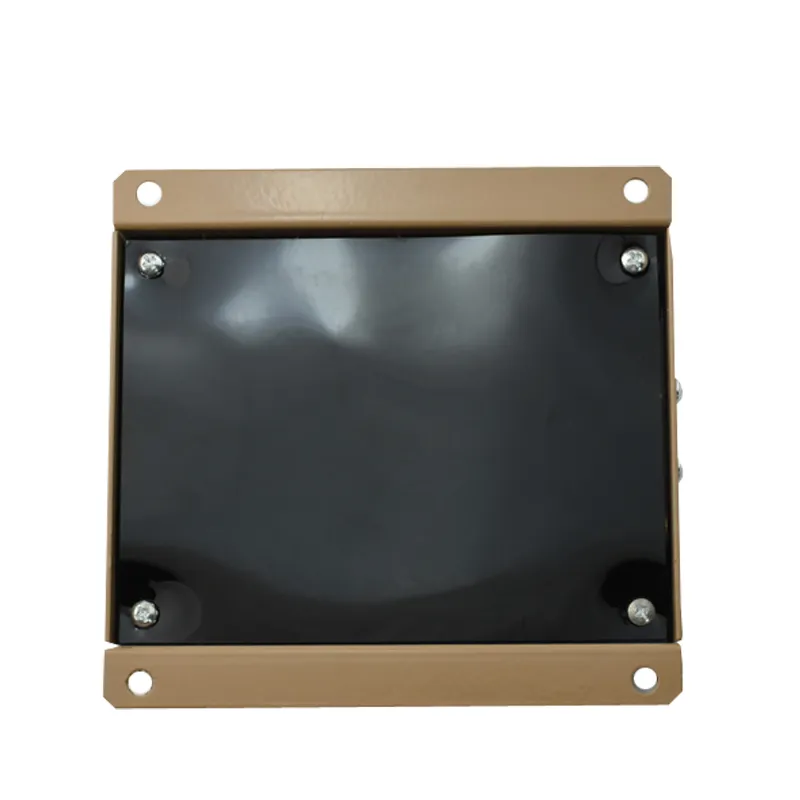

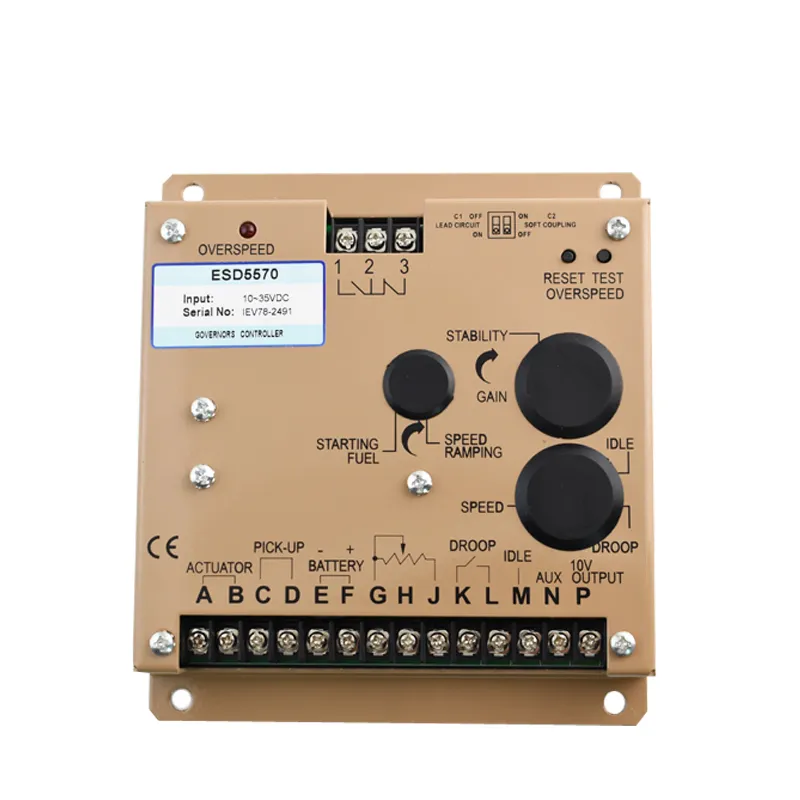

ESD5570
Sin existencias
El ESC5570 es un gobernador electrónico PID de circuito cerrado que amplía la función de protección contra exceso de velocidad, aumentando así su seguridad y confiabilidad. Es ampliamente utilizado en generadores nuevos.
Esta unidad de control de velocidad del motor está diseñada con un chip electrónico de alta precisión que responde rápida y exactamente a los cambios de carga. Gracias al diseño del chip, tanto la resistencia a vibraciones como la confiabilidad general se ven notablemente mejoradas.
Se basa en el ESC5500e, incorporando protección contra exceso de velocidad. A diferencia de un tablero de control de velocidad convencional más un tablero de protección contra exceso de velocidad, cuando ocurre un exceso de velocidad, no solo se activa una señal de relé, sino que también se fuerza la salida del actuador, incrementando significativamente la confiabilidad del sistema.
estabilidad de velocidad: mejor que ±0,25%
rango de velocidad: 1khz ~ 7,5khz
estabilidad térmica: máximo ±1%
ajuste de velocidad de ralentí: la posición máxima es el 60% de la velocidad nominal
la posición mínima está por debajo de 1200hz.
ajuste de droop: la posición mínima es 15 hz ±6 hz/cambio de corriente de carga por amperio.
posición máxima 400 hz ±75 hz/cambio de corriente de carga por amperio
ajuste de velocidad externo: ±200hz (1kω externo)
sensibilidad de entrada aux: 148 hz / 1 v., ±10 hz.,
impedancia: 1mω
ajuste idle: 160 ±20 hz ~ 95 % de la velocidad nominal
ajuste de combustible de arranque: 160 ±20 hz al 70 % de la velocidad nominal
ajuste del tiempo de rampa: 1,5 ~ 20 segundos.
corriente de salida de 10 v: 20 ma máx.
ambiente:
rango de temperatura de funcionamiento: -40 ℃ ~ 85 ℃
rango de humedad de funcionamiento: máximo 95%
temperatura de almacenamiento: -55 ℃ ~ 90 ℃
vibración: 20-100 hz 500 mm/seg.
potencia de entrada:
voltaje de alimentación: sistema de batería de 12 v y 24 v cc.
polaridad de tierra: negativa
consumo de energía: 50 ma
corriente continua del actuador: mínimo 2,5 a; máx. 10a
señal del sensor de velocidad: 0,5 ~ 120 rms
nota: los parámetros de rendimiento anteriores se miden a la frecuencia operativa de 4000 hz.
