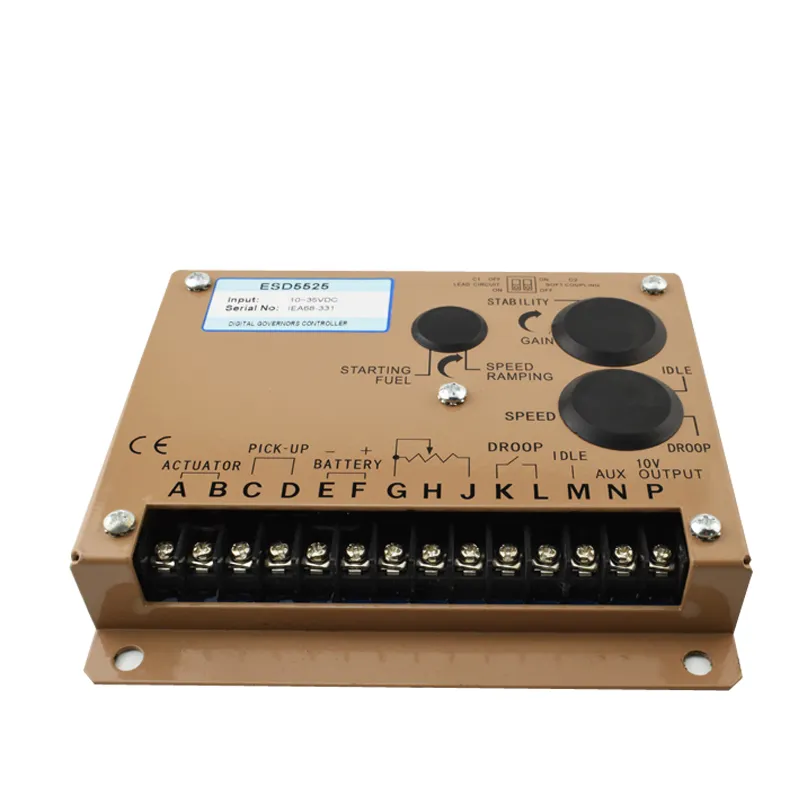

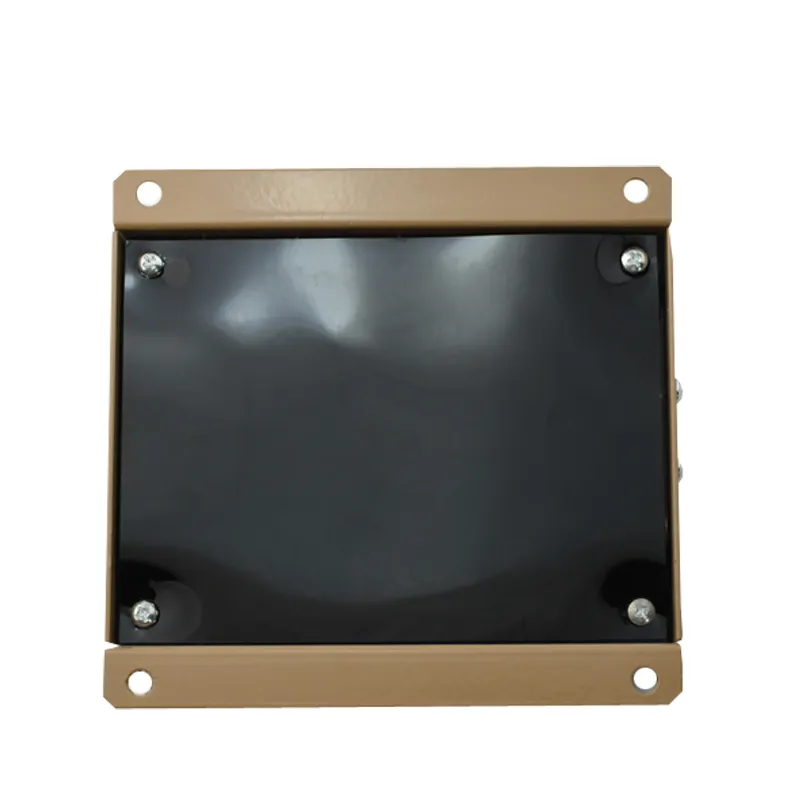

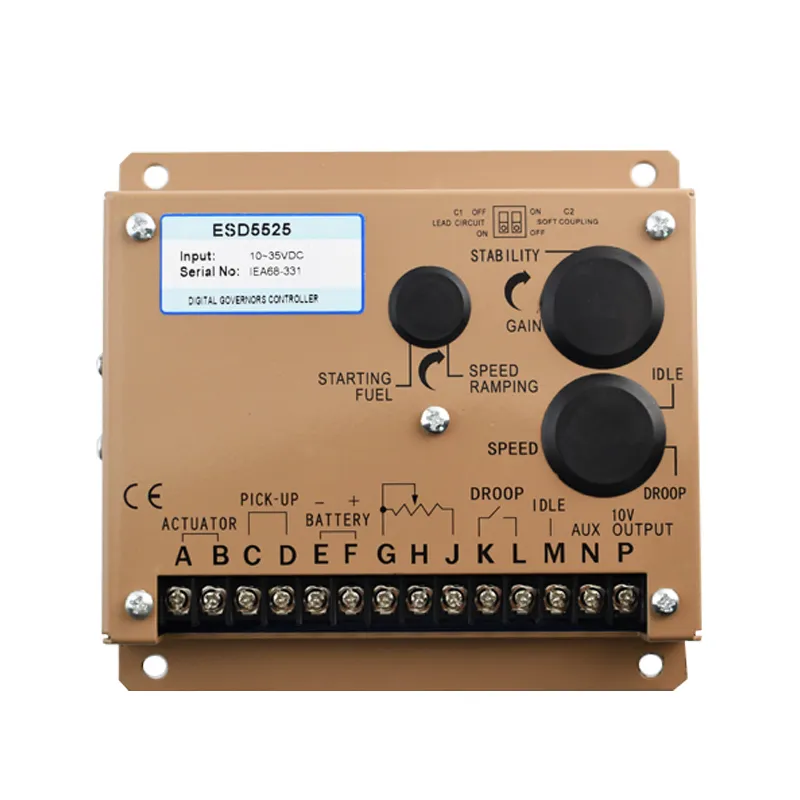

ESD5525

Diseño de control de circuito cerrado totalmente electrónico
Instalación sencilla y preajuste
Velocidad ajustable y velocidad de trabajo en vacío, para facilitar la entrada de múltiples máquinas o máquinas para fines especiales
Protección ante fallo de cortocircuito del actuador y seguridad en caso de pérdida de la señal del sensor de velocidad o de la fuente de alimentación
Incluye placa de velocidad de arranque suave con componentes SMD
Protección mejorada contra exceso de velocidad, más confiable y segura que la combinación de placa de control de velocidad ordinaria y placa de protección contra exceso de velocidad
Apto para motores de gasolina y reguladores de grupos electrógenos diésel.

estabilidad de velocidad: mejor que ±0,25%

rango de velocidad: 1khz – 7,5khz

estabilidad térmica: máximo ±1%

ajuste de caída: la posición mínima es 15 hz ± 6 hz/cambio de corriente de carga por amperio.

la posición máxima es 400 hz ± 75 hz/cambio de corriente de carga por amperio.

ajuste de velocidad externo: ±200hz (1kω externo)

sensibilidad de entrada auxiliar: 148 hz/1 v; ±10hz; impedancia: 1mω

ajuste idle: 160±20hz – 95% de la velocidad nominal

corriente de salida de 10 v: 20 ma máx.

ambiente:

rango de temperatura de funcionamiento: -40 ℃ -85 ℃

rango de humedad de funcionamiento: máximo 95%

temperatura de almacenamiento: -55 ℃ -90 ℃

vibración: 20-100 hz 500 mm/seg.

potencia de entrada: voltaje de alimentación de 12 v y sistema de batería de 24 v cc.

polaridad de tierra: negativa

consumo de energía: 50 ma

corriente continua del actuador: mínimo 2,5 a; máx. 10a

señal del sensor de velocidad: 0,5-120rms

nota: los parámetros de rendimiento anteriores se miden a la frecuencia operativa de 4000 hz.
