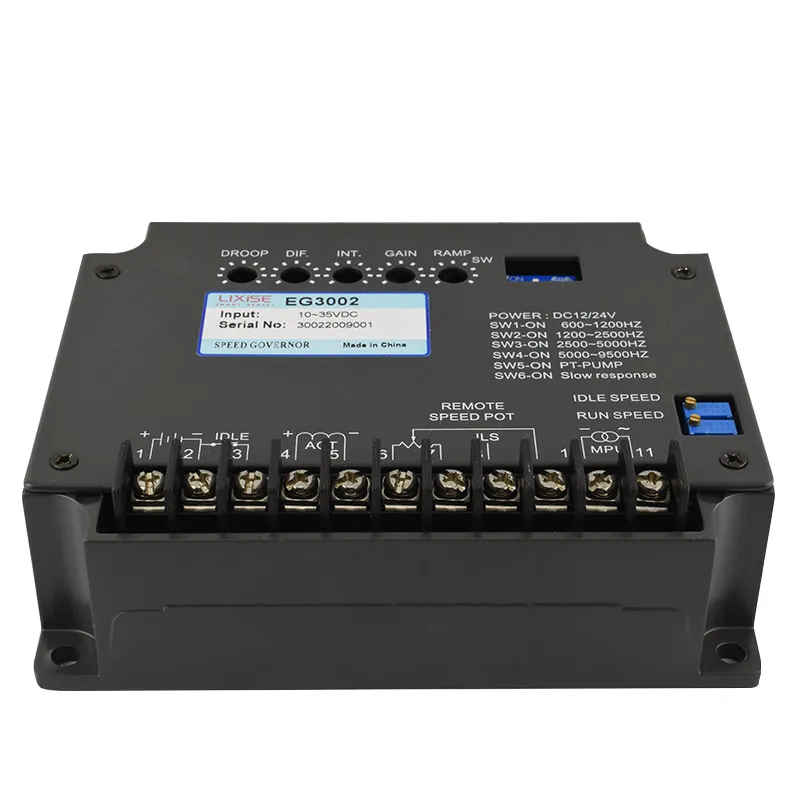

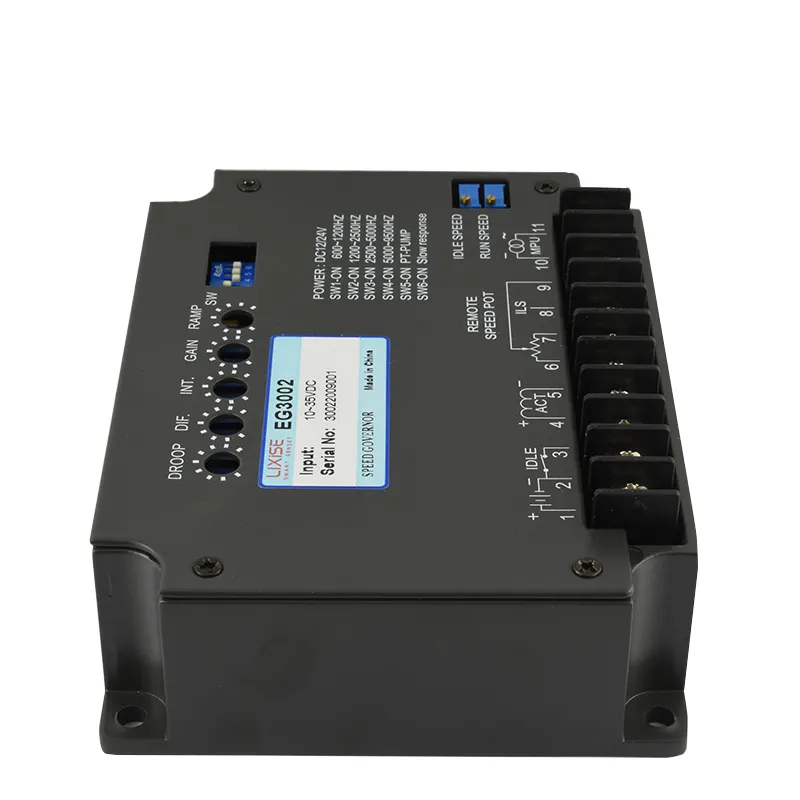

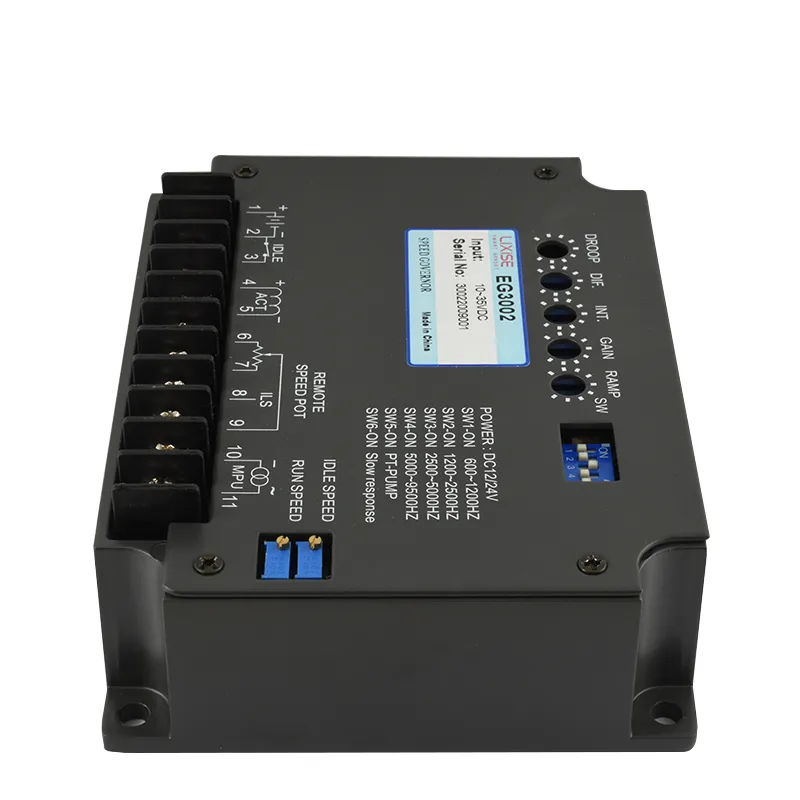

EG3002

El controlador electrónico EG3002 funciona tomando una señal de un captador magnético (MPU) y comparándola con una velocidad preestablecida del motor. Con esto, regula el voltaje de accionamiento al actuador para mantener constante la velocidad del motor.

Entre sus características destacan:

• Supresión de humo durante el arranque del motor.

• Control de velocidad de ralentí.

• Configuración de tiempo de rampa.

• Compatible con un rango de frecuencia MPU de 600 a 9500 Hz.

• Configurable para motores Cummins de alta ganancia (tipo PT pump) y motores de “respuesta extremadamente lenta”.

Esto permite un control preciso y confiable de la velocidad en distintos tipos de motores y condiciones de operación.

tensión de funcionamiento (terminales 1 y 2): tensión 10-32 vcc

voltaje de salida (terminales 4, 5): máximo 95 % del voltaje de funcionamiento de entrada continuo 7 a mínimo 0,5 a, máximo 15 a 10 segundos

rango de entrada de mpu (terminales 10, 11) frecuencia: 10-10 000 hz, voltaje: 1-120 v ca (rms)

rango de ajuste de frecuencia botón de ajuste de velocidad (25 rpm) con interruptor de cuatro dedos 600-9500 hz

regulación de frecuencia externa (terminales 6, 7, 9) máx. +/-7% @ 5 kω potenciómetro de 1 vatio

entrada de distribución de carga ils para uso conectado a la red (bornes 6, 8)

impedancia de entrada: mayor que 2kω

rango de entrada:+/ -5 vdccor0-10vdc

sensibilidad: 15%@10vdc

control de velocidad de ralentí (terminales 2, 3) rango de ajuste: 30-90% de la velocidad normal

tiempo de ascenso rápido: 3-20 segundos ajustable

caída del ajuste de velocidad: 0-4% ajustable

estabilidad: cuando la carga es fija, el rango de cambio de velocidad es inferior a +/-0,25%

consumo de energía estática

menos de 1 vatio a 12 v cc

menos de 2 vatios a 24 v cc

deriva de temperatura de velocidad

-40 a +80° c, menos del 3%

ambiente de trabajo

temperatura de funcionamiento: -40 a +80 ℃ temperatura de almacenamiento: -40 a +85 c humedad relativa: inferior al 95 % vibración: 5,5 gs a 60 hz

dimensión

147,0 (largo) x 114,0 (ancho) x 50,0 (alto) mm

5,79 (largo) x 4,49 (ancho) x 1,97 (alto) pulgadas

peso: 690 g +/- 2 % 1,52 libras +/- 2 %
