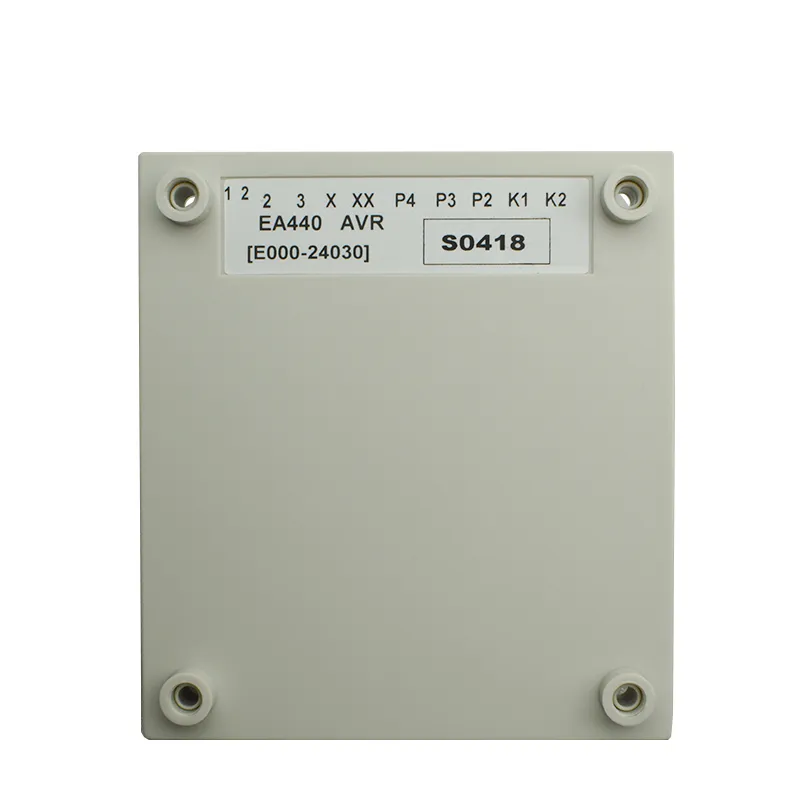

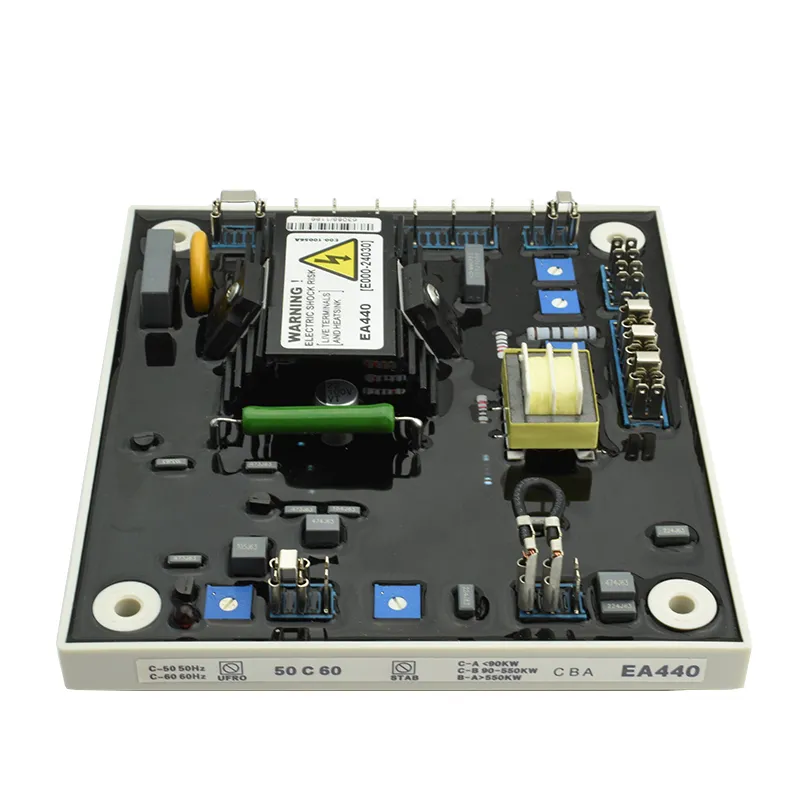

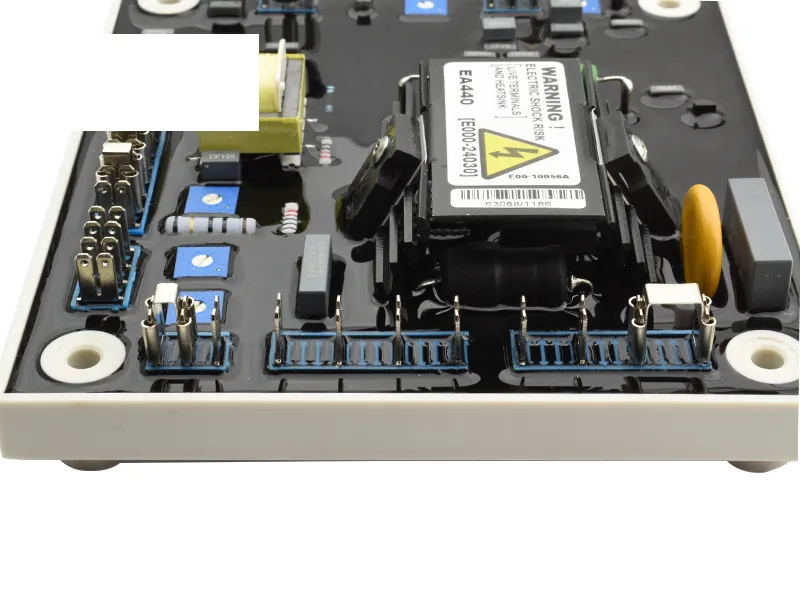

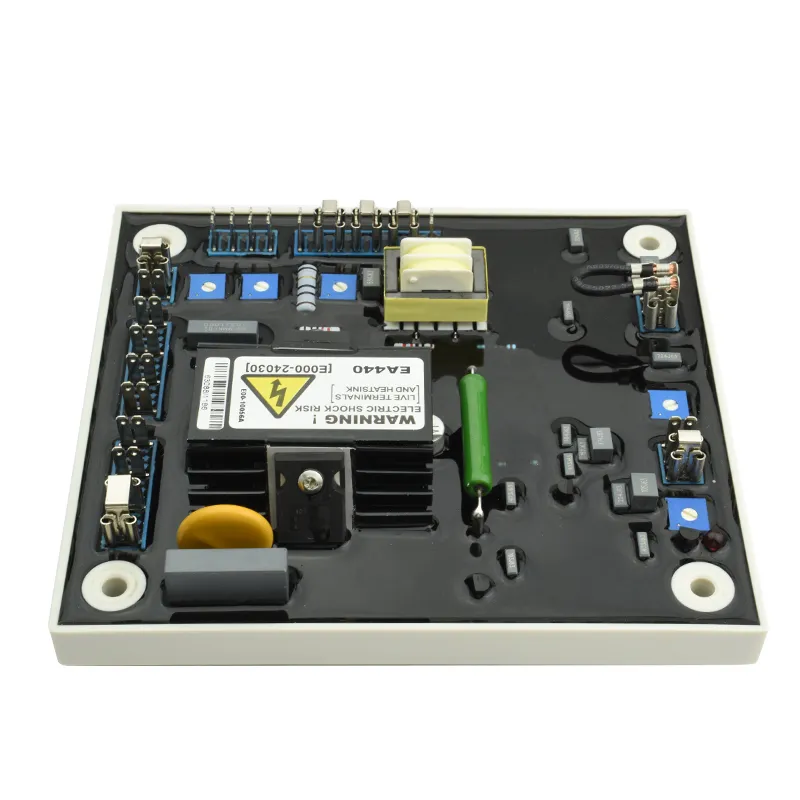

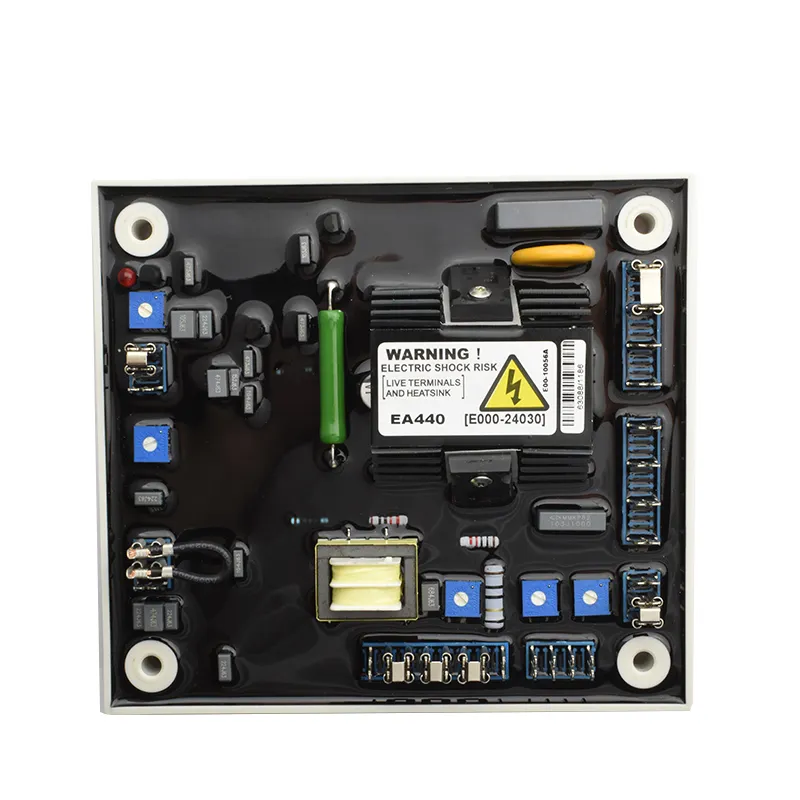

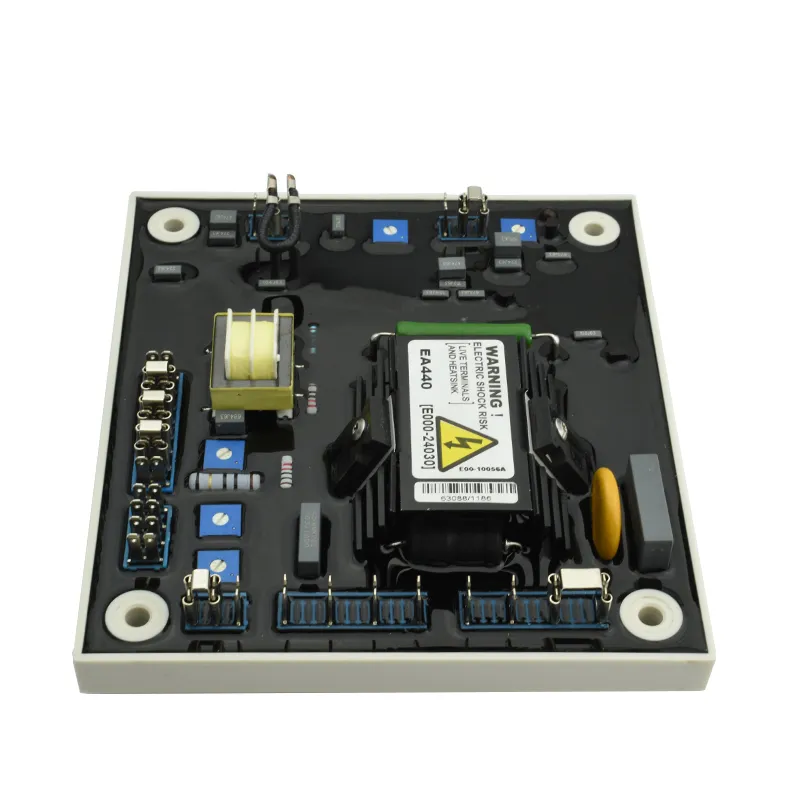

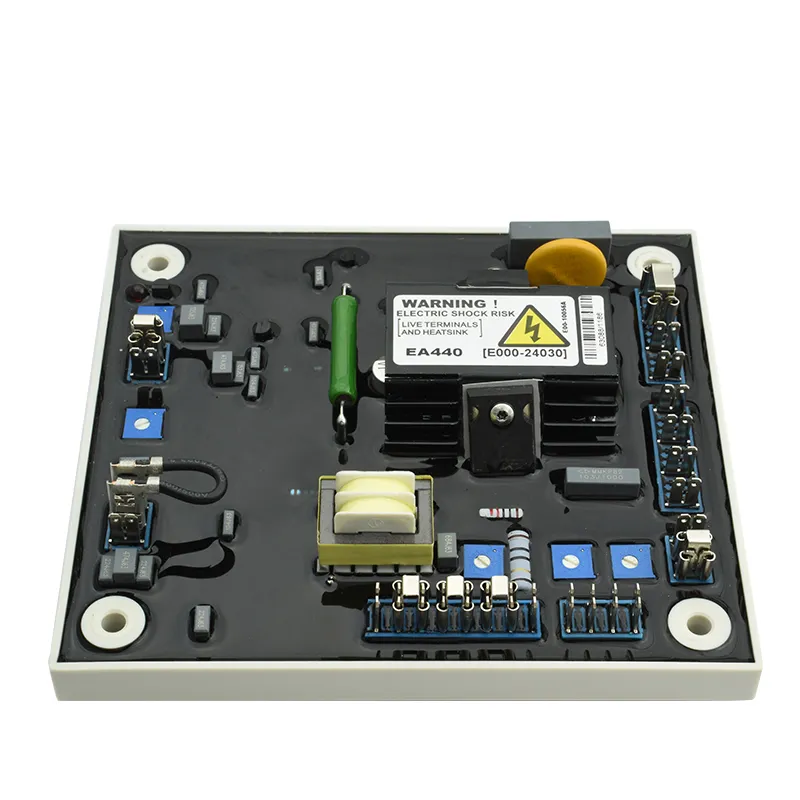

EA440

Emplea tecnología de montaje en superficie (SMT) para lograr una alta integración de funciones en un AVR de tamaño compacto. La acumulación de voltaje positivo a partir de niveles residuales se asegura mediante semiconductores de alto rendimiento en el circuito de alimentación del AVR. Los circuitos de control y detección de voltaje tienen terminales separados, lo que permite que la energía de alimentación de campo provenga directamente del devanado del estator para aplicaciones normales o de un devanado auxiliar cuando se requiere un funcionamiento sostenido en cortocircuito. Está conectado con los devanados del estator principal y del campo del excitador para ofrecer control de voltaje de salida en circuito cerrado, con regulación de carga de ±1%.

Especificaciones:

• Establecimiento de voltaje: automático cuando la remanencia es superior a 4V 25Hz

• Potencia de entrada: CA 190~260V, 50/60Hz

• Salida: voltaje máximo 90 V CC (con entrada CA 207 V)

• Corriente continua: 4 A

• Corriente instantánea (6-10 s): 6 A

• Compensación de frecuencia: circuito de protección incorporado para que el voltaje de salida disminuya cuando baja la velocidad del motor

• Tasa de ajuste: mejor que ±1%

Paso 2 – Configuración del SX440:

1. Configurar la protección de baja frecuencia:

   • Verifique que el puente de selección de frecuencia esté correctamente colocado.

   • Arranque el generador y ajuste la velocidad al valor ideal de acción para la protección de baja frecuencia.

   • Ajuste lentamente el control fino U/F hasta que la luz LED roja indique que la protección está activada.

(Protección predeterminada de fábrica: 50 Hz → 40 Hz, 60 Hz → 55 Hz)
